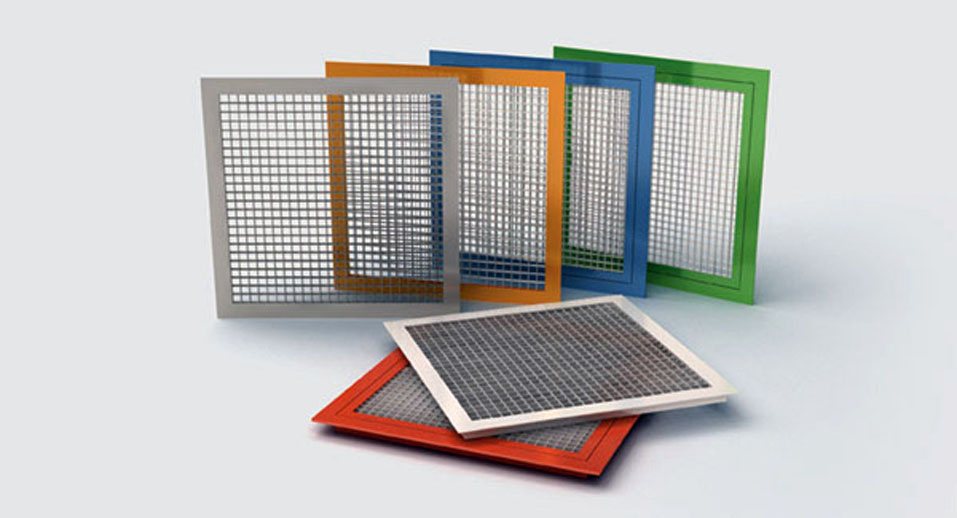

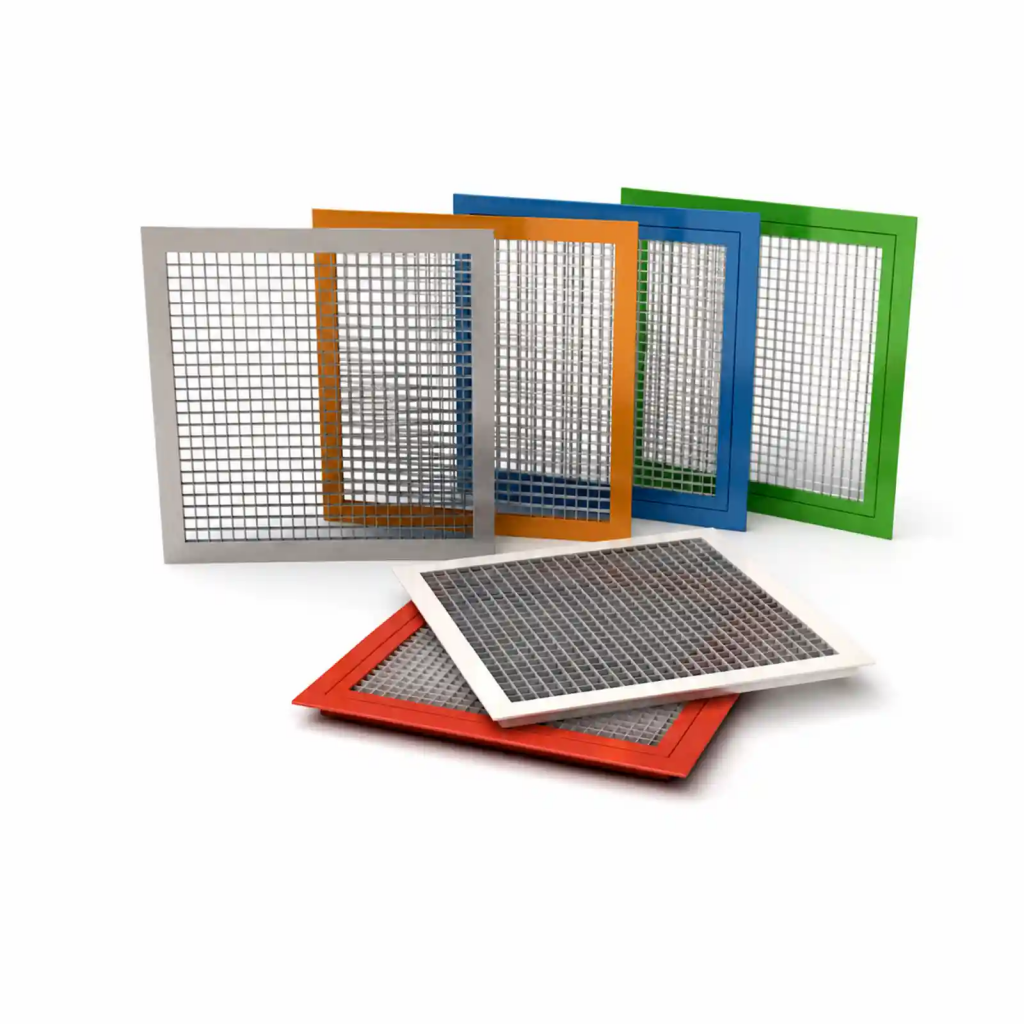

Вентиляционная решетка ВР-Я (с КРВ-1)
Вентиляционная решетка ВР-Я с клапаном расхода воздуха КРВ-1
Вентиляционная решетка ВР-Я применяется для подачи и удаления воздуха в приточных и вытяжных системах. Она устанавливается в воздуховоды и строительные проемы, а встроенный клапан КРВ-1 позволяет регулировать расход воздуха при балансировке системы.
Конструкция и регулировка
Рамка решетки изготовлена из алюминиевого профиля АД31. В ней закреплена неподвижная пластиковая вставка с квадратными ячейками размером 15×15 мм. Ячеистая конструкция не предназначена для изменения направления воздушного потока.
Клапан расхода воздуха КРВ-1 расположен за лицевой частью решетки. Его связанные между собой лопатки изменяют проходное сечение и позволяют уменьшать или увеличивать объем проходящего воздуха. Регулировка выполняется со стороны лицевой части решетки.
На алюминиевую рамку наносится защитно-декоративное порошковое покрытие. Стандартный цвет — белый RAL 9016. Изготовление в другом цвете согласовывается при заказе.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте B. Габариты лицевой части, посадочные размеры и сечения профилей представлены на технических схемах.
Конструкцией предусмотрено винтовое крепление через отверстия в лицевой рамке или скрытое крепление на защелках. В технических материалах также показано расположение решетки на направляющей подвесного потолка типа «Армстронг».
Основные характеристики
- модель — ВР-Я;
- тип — ячеистая вентиляционная решетка;
- материал рамки — алюминиевый профиль АД31;
- вставка — неподвижная пластиковая;
- размер ячейки — 15×15 мм;
- клапан расхода воздуха — КРВ-1;
- регулировка расхода воздуха — предусмотрена;
- регулировка направления потока — не предусмотрена;
- стандартный цвет рамки — RAL 9016;
- единица продажи — штука.
