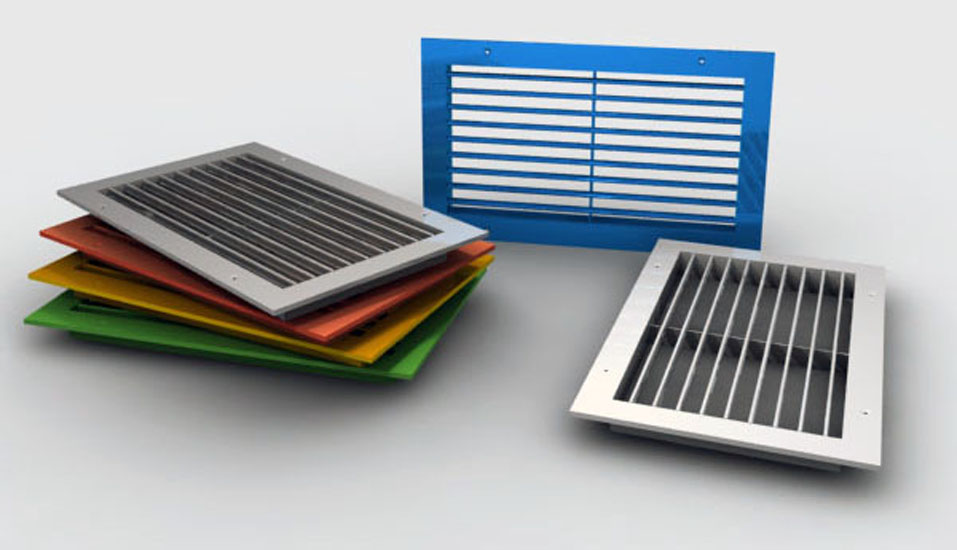

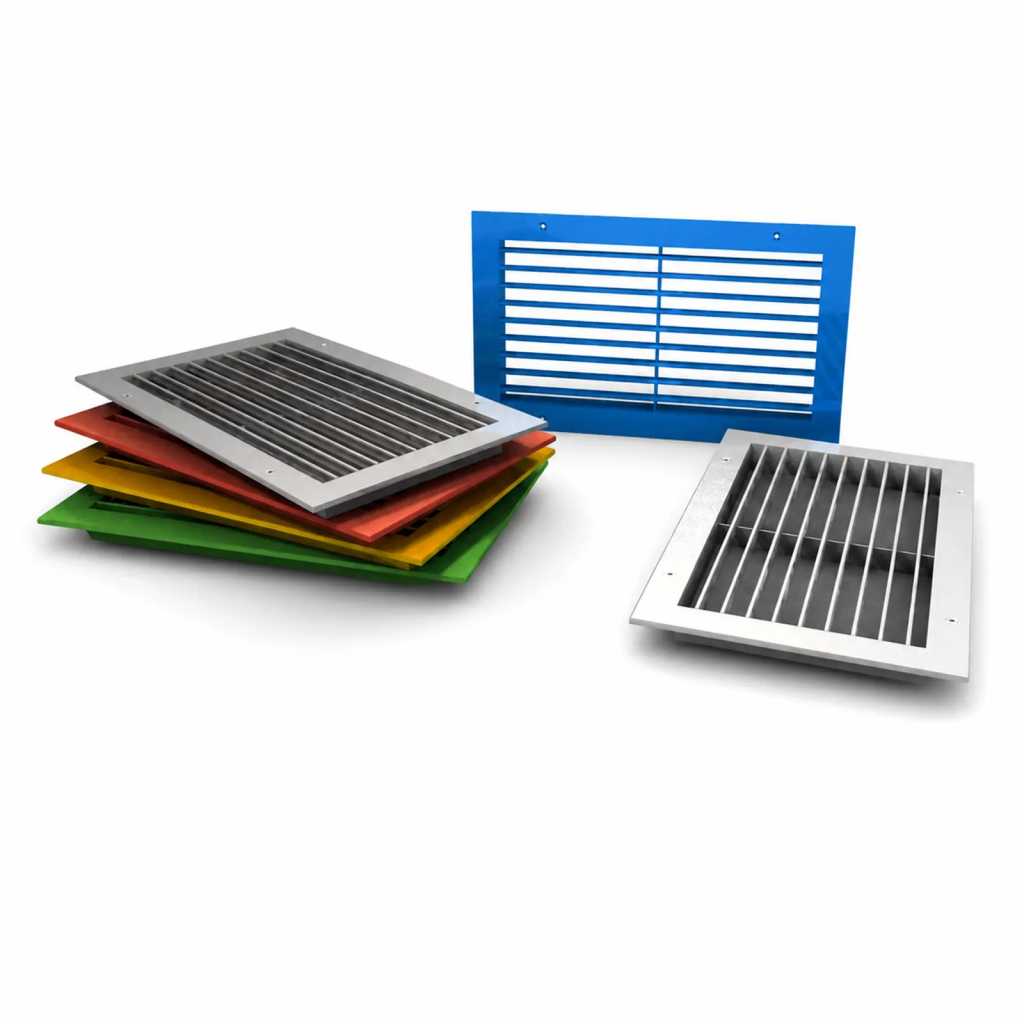

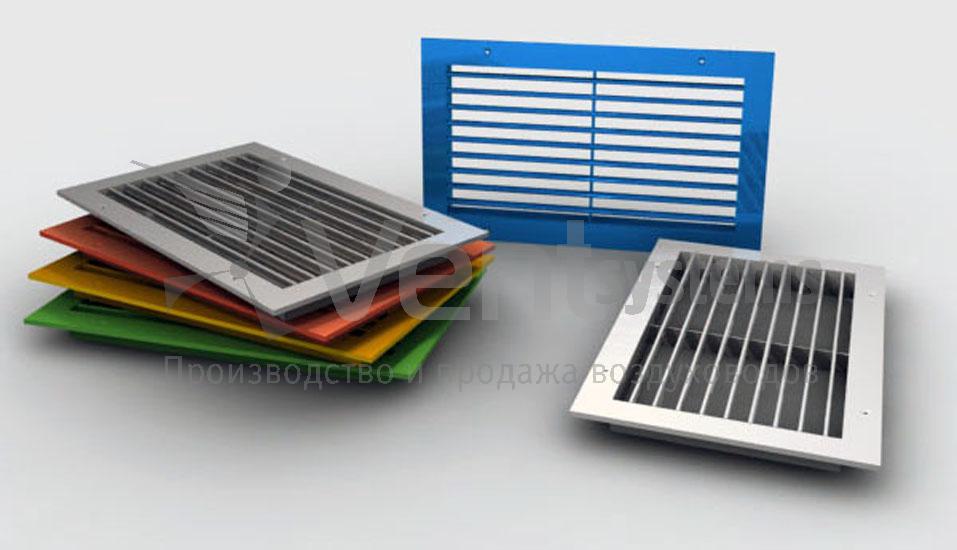

Вентиляционная решетка ВР-КН (без КРВ-1)
Вентиляционная решетка ВР-КН предназначена для установки в воздуховоды и строительные проемы систем вентиляции. Неподвижные горизонтальные жалюзи формируют фиксированное направление воздушного потока. Представленное в этой карточке исполнение поставляется без клапана расхода воздуха КРВ-1.
Конструкция
Рамка решетки изготовлена из алюминиевого профиля АД31 по ГОСТ 22233-2001. Внутри рамки неподвижно закреплены горизонтальные жалюзи каплевидного профиля.
Положение жалюзи не регулируется после изготовления. Решетка применяется в тех случаях, когда изменение направления воздушного потока непосредственно после монтажа не требуется.
На алюминиевый профиль наносится порошковое полиэфирное покрытие. Стандартный цвет — белый RAL 9016. Возможно изготовление решетки в другом цвете по каталогу RAL.
Размеры и монтаж
Размер решетки задается по ширине монтажного проема A и высоте монтажного проема B. Габариты лицевой части составляют A+48 × B+48 мм.
Профиль рамки имеет размер 30 × 30 мм и толщину 1 мм. Высота профиля жалюзи составляет 18 мм. Для перемычки применяется профиль высотой 20 мм и толщиной 2 мм.
Предусмотрено винтовое крепление через отверстия диаметром 3,5 мм или скрытое крепление защелками. Требуемый вариант крепления согласовывается при заказе.
Техническая информация
Посадочные и габаритные размеры
Профили рамки, жалюзи и перемычки
Монтаж при помощи винтового соединения
Монтаж при помощи защелок
Условное обозначение
ВР-КН A × B (Z) RAL 0000, где A × B — размер монтажного проема, Z — крепление защелками, RAL 0000 — выбранный цвет покрытия.
При винтовом креплении обозначение Z не указывается. При окрашивании в стандартный белый цвет RAL 9016 обозначение цвета также можно не указывать.
Основные характеристики
- модель — ВР-КН;
- тип — нерегулируемая вентиляционная решетка;
- материал — алюминиевый профиль АД31;
- жалюзи — горизонтальные, неподвижные;
- профиль жалюзи — каплевидный;
- клапан расхода воздуха КРВ-1 — отсутствует;
- габариты лицевой части — A+48 × B+48 мм;
- покрытие — порошковое полиэфирное;
- стандартный цвет — RAL 9016;
- единица продажи — штука.
